Hydrosight Projektvorstellung

Fensterelement für eine Sichtbetonwand / Montage

  1. Während der Betonarbeiten sind beide Seiten der Fensterblöcke gegen Verunreinigung und Beschädigung so zu schützen. Hinreichend sind Abdeckplatten ab 3mm Stärke. Diese werden vom Hersteller mitgeliefert
  2. Die/Das Fenster und die/der Schalblock werden zwischen den Schalwänden fixiert, bevor der Beton eingegossen wird.
  3. Fugenblech mittig im Beton liegend als Sperrflansch. Dieses ist zu entfetten und mittels Quarzsand/Epoxy haftgrundfähig zu machen. Bauseits ist zusätzlich ein Injektionsschlauch an zu bringen.

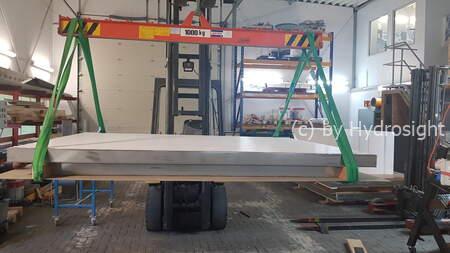

Window during production

Window during production

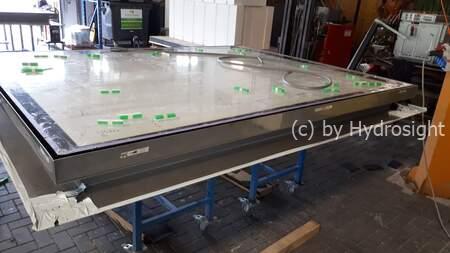

Window ready to be packaged and shipped

Window ready to be packaged and shipped

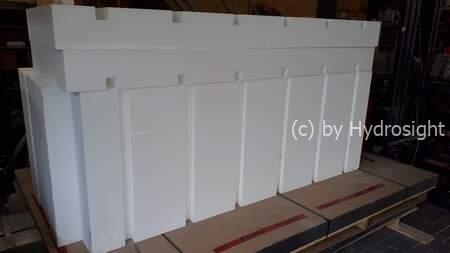

Styrofoam blocks for the shutter work

Styrofoam blocks for the shutter work

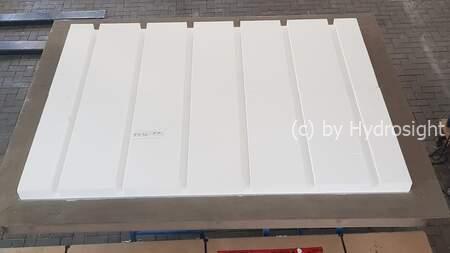

Testing the fit of the styrofoam block in the underwater window

Testing the fit of the styrofoam block in the underwater window

Window installed, concret poured, styrofoam block still in place

Window installed, concret poured, styrofoam block still in place

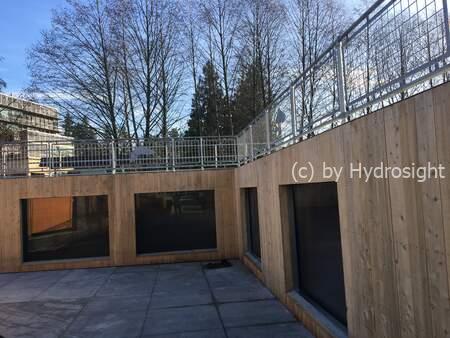

Finished installation with all 4 underwater windows

Finished installation with all 4 underwater windows
